INVERTO INVERTO QUAD HOME PRO

Hogere frequentiestabiliteit

Deze Inverto LNB is een PLL LNB (phase-locked Loop), die qua techniek verschilt van conventionele LNB's. Hierdoor biedt de Inverto IDLH-QDL410-HMPRO-OPN een hogere frequentiestabiliteit.

1 satelliet en 4 single tuner receivers

Met deze quad PLL LNB ontvangt u satelliet-televisie vanaf één satelliet. Deze distribueert u naar 4 single tuner settopboxen of 2 twin tuner PVR receivers.

De LNB ondersteunt HD- en UHD-uitzendingen en heeft een laag stroomverbruik.

Inverto IDLH-QDL410-HMPRO-OPN in het kort

• DVB-S2 (HD en UHD)
• Lage faseruis en laag ruisgetal
• Laag energieverbruik
• Hoge kruispolarisatie-isolatie
• Hoge frequentiestabiliteit

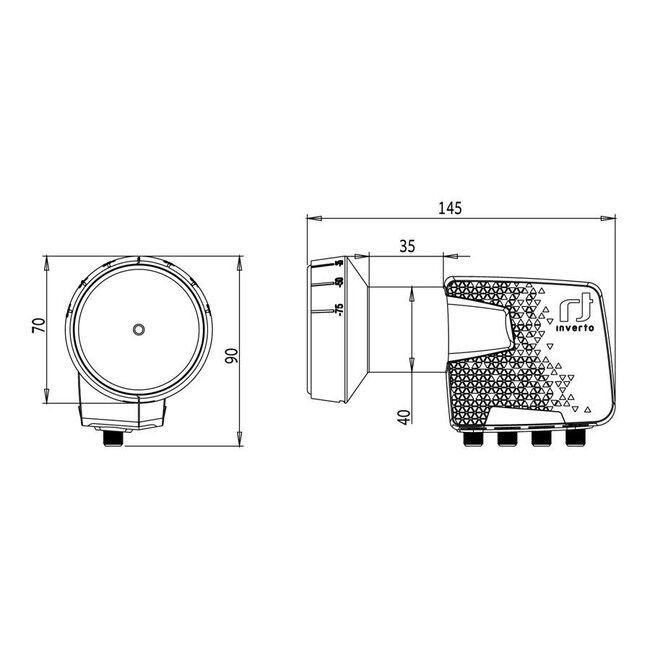

Technische specificaties Inverto Quad PLL LNB IDLH-QDL410-HMPRO-OPN (40mm)

• Frequentiebereik
  • Input: 10,7 GHz ~ 12,75 GHz
  • Output: 950 MHz ~ 2150 MHz
• Frequentie low band LO: 9,75 GHz
• Frequentie high band LO: 10,6 GHz
• Ruisgetal: gem. 0,3 dB (max. 0,7 dB)
• LO frequency nauwkeurigheid @ 25° C: max. ±500 kHz
• LO temperatuurafwijking: max. ±1,0 MHz
• LO faseruis @ 10 kHz: max. -80 dBc/Hz
• Conversion gain: min. 55 dB
• Gain ripple (over 26 MHz bandwidth): ±0,75 dB
• Gain variation (over full band): ±4 dB
• Image rejection: min. 40 dB
• 3th order intermodulation - ICP3: min. 10 dBm
• 1 dB compressiepunt (@ output): min. 0 dBm
• Kruispolarisatie-isolatie: gem. 22 dB, min. 20 dB
• Control signal
  • Ca (V): 11,0 V ~ 14,0 V
  • Cb (H): 16,0 V ~ 20,0 V
  • Cc (band switching): 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
• Output VSWR: 2,5:1
• In band spurious level: max. -60 dBm

• Stroomverbruik: max. 120 mA @ 11 VDC ~ 20 VDC
• Bedrijfstemperatuur: -30 °C ~ +60 °C
• Output impedantie: 75 Ω
• Output connector type: F-connector (female)
• Dish F/D ratio: 0,6

• Gewicht: 221 g
• Afmeting verpakking (b x d x h): 15,5 x 9,1 x 7,6 cm
